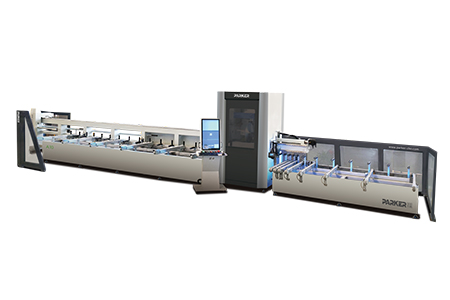

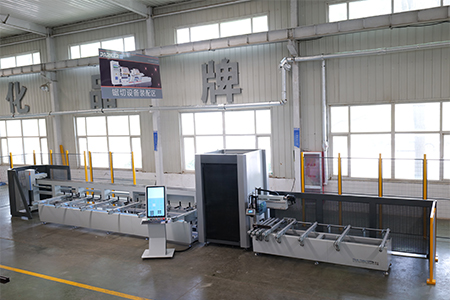

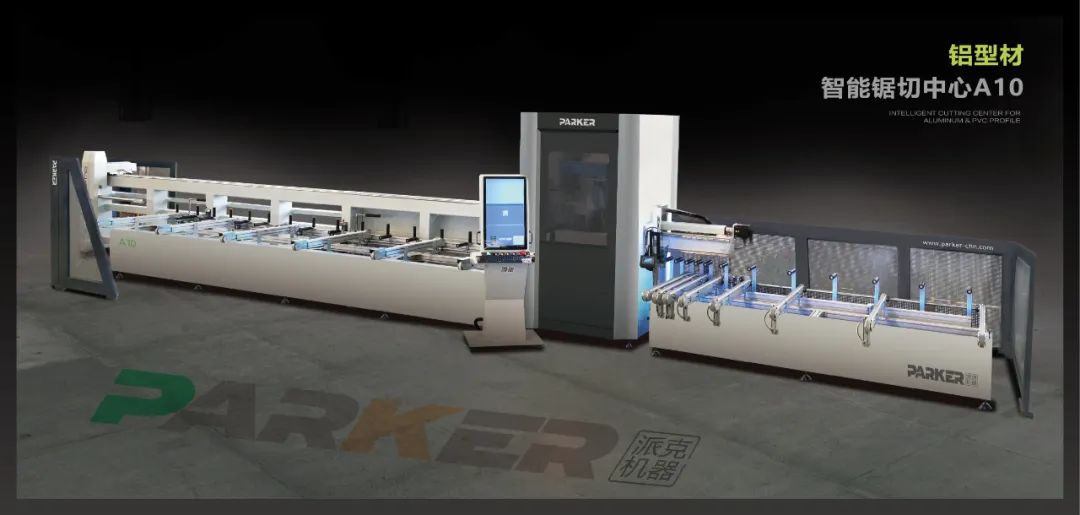

 铝型材智能锯切中心
 铝型材智能锯切中心  铝型材智能锯切中心  铝型材智能锯切中心  铝型材智能锯切中心  铝型材智能锯切中心

铝型材智能锯切中心

产品编号 : A10
产品标签 :
产品介绍

  • 法国施耐德电气系统 :(伺服电机 和 PLC)国际一线品牌 性能稳定 配件全球化可采购

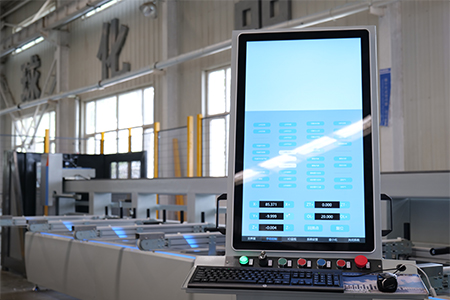

  •  32寸高清(工业级)触摸操控系统:可链接MES、服务器、云端、可联网远程
  •  操作软件:为自主开发,柔性强、适配率高、可与优化软件对接,降低了工人操作误差,也不需要水平很高的操作工,降低劳动力
  •  机械手夹料机构为可旋转,夹料方式多样化,能够应对多种型材
  •  每次上料平台可放置6根型材
  •  切割角度正负45°和90°随意转换,Z轴为伺服运动,切割效率高
  •  自动测高系统,保证了送料切割角度的精准度
  •  出料机械手为伺服电机丝杠,行程可控,出料速度快效率高
  •  带自动打码贴码功能,既能及时快捷的标注型材,也可为后续工序提供完美的解决方案
  •  排屑机设置 方便收集料头和铝屑
  •  送料与出料系统全伺服控制,送料精准。送料速度可达120米/分钟
  •  切割效率平均约10s-13s/支

电源

AC  380V  50Hz  三相四线制

总功率

14kw

耗气量

200L/min

气压需求

0.5MPa – 0.8MPa

重量

3.6t

外形尺寸

12800mm×4000mm(含排屑机)×2450mm(长x宽x高

锯片规格

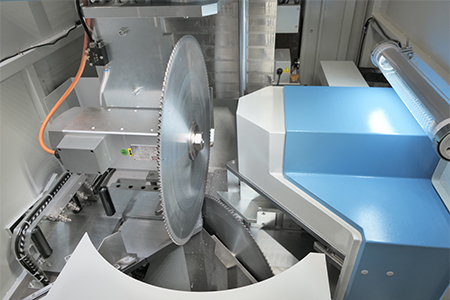

锯片Φ550

锯片主轴电机

3.0kw×2 /2800 RPM

切割角度

±45° & 90°

45°切割型材端面

170x160mm(W×H)

90度切割型材端面

170x160mm(W×H)

下料长度

200mm(最短与型材宽度有关)~6400mm

长度下料精度

±0.2mm

型材最大长度

6400mm

上料区储型材存储数量

6根

一次切料数量

1根

送料机械手行程

7500mm

送料机械手运行速度

120m/min

出料机械手行程

850mm

出料机械手运行速度

60m/min

锯片垂直运行速度

20m/min
