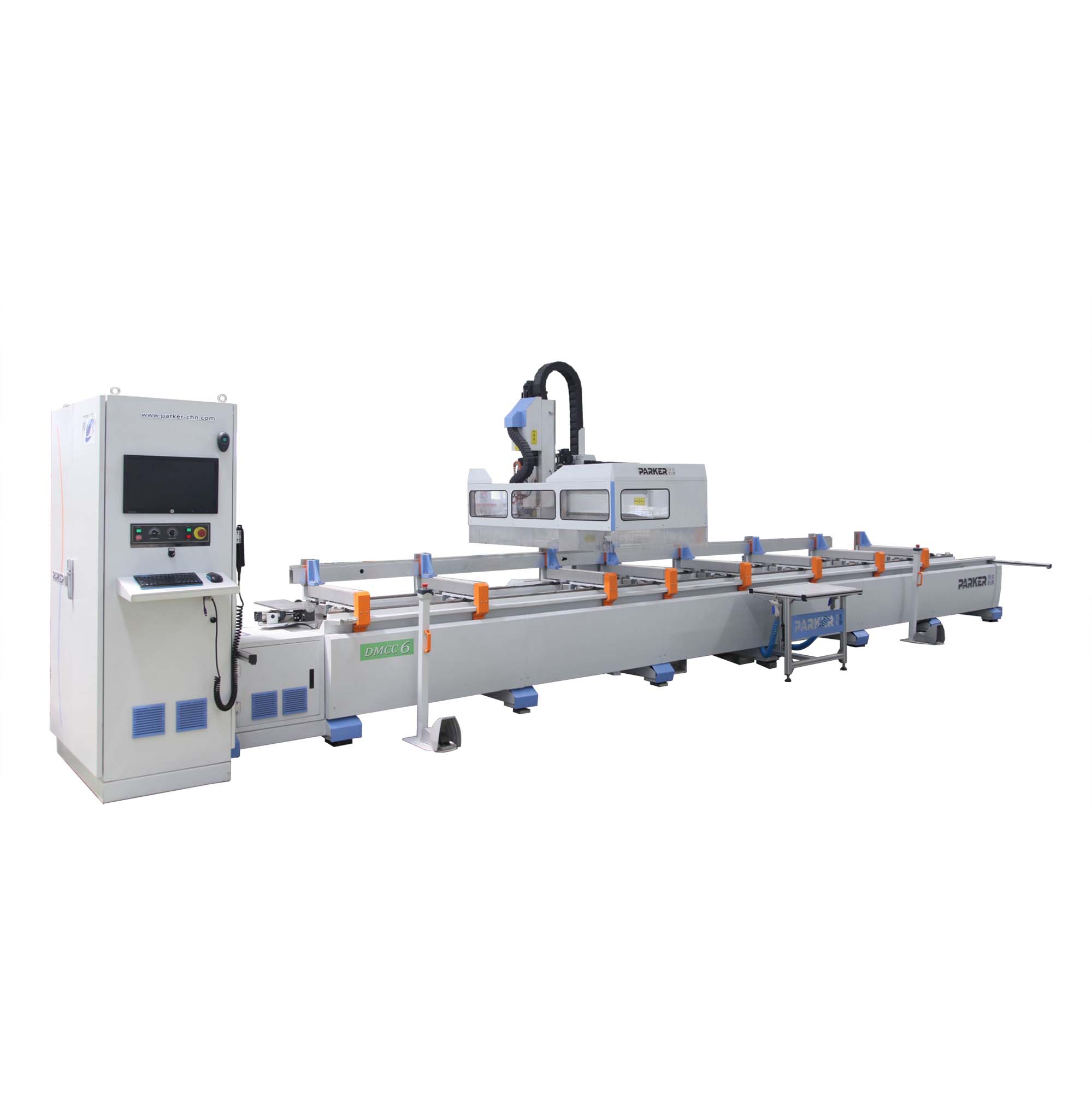

工业铝材加工中心

功能特点：

  ◆ 适用各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、形孔、端铣及攻丝等加工工序。

  ◆ 采用意大利进口高速电主轴，能完成±90度任意角度的加工，具有极高的工作效率。

  ◆ 采用高品质的工业专用计算机控制系统，具有良好的用户操作界面、图形编程及加工跟踪界面，真正实现所见即所得。

  ◆ 采用高品质的进口伺服电机、滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。

 ◆ 带有6工位刀具库，自动换刀（用时直径在80~150铣刀时，相邻两个刀位为空）。    ◆ 设有半封闭的防护罩，安全性得到极大的提高。

 ◆ 夹具位置可自动摆放（需软件支持）。

技术参数  TECHNICAL DATA.

行程 STROKE

X轴行程（Stroke for X axis） 7600mm

Y轴行程（Stroke for Y axis） 870mm

Z轴行程（Stroke for Z axis） 610mm

主轴 SPINDLE

主轴转速（Spindle Speed） 18000

刀库 TOOLS

刀库款式（Tools Changer Format） 转盘

刀库容量（Capacity Of Tools Magazine） 6刀位

相邻换刀时间（Tool Change Time） 2.8s

移动速度 MOVING SPEED

X轴移动（X Axis Moving Speed） 0~90m/min

Y轴移动（Y Axis Moving Speed） 0~80m/min

Z轴移动（Z Axis Moving Speed） 0~70m/min

X/Y/Z进给速度（X/Y/Z Feeding Speed） 0~2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达（Spindle Driven Motor） 5.5kw

X/Y/Z/A驱动马达（X/Y/Z/A Driven Motor） 1.8kw、0.85kw、0.85kw、0.75kw、

润滑冷却系统 LUBRICATING SYSTEM

润滑系统（Lubricating System） Bijur

冷却系统（Cooling System） SAGELY

X 轴定位精度（Position Precision Of X Axis） ±0.05mm

Y/Z 轴定位精度（Position Precision Of Y /Z Axis） ±0.02mm

重复定位精度（Repeating Position） ±0.02mm

电源（Power Supply） 380V/50Hz

总功率（Power） 12kw

气压需求（Air Pressure） 0.5-0.8Mpa

重量（Weight） 4.7t

占地面积（Area） 10100×2300×2600mm

零部件使用品牌及规格  MAIN COMPONENT CONFIGURATION

操作系统（Operation System） 德国PA

伺服电机（Serve Motor） 日本安川

主轴（Spindle） HSD意大利

导轨（Guide Rails） 日本 THK

轴承（Bearings） 日本 NSK

丝杆（Ball Screw） TBI台湾

电气件（Electrical Parts） 法国 Schneider

气动元件（Pneumatic Components） 台湾 AIRTAC、日本SMC

减速机（Reducer） 台湾 ATG
