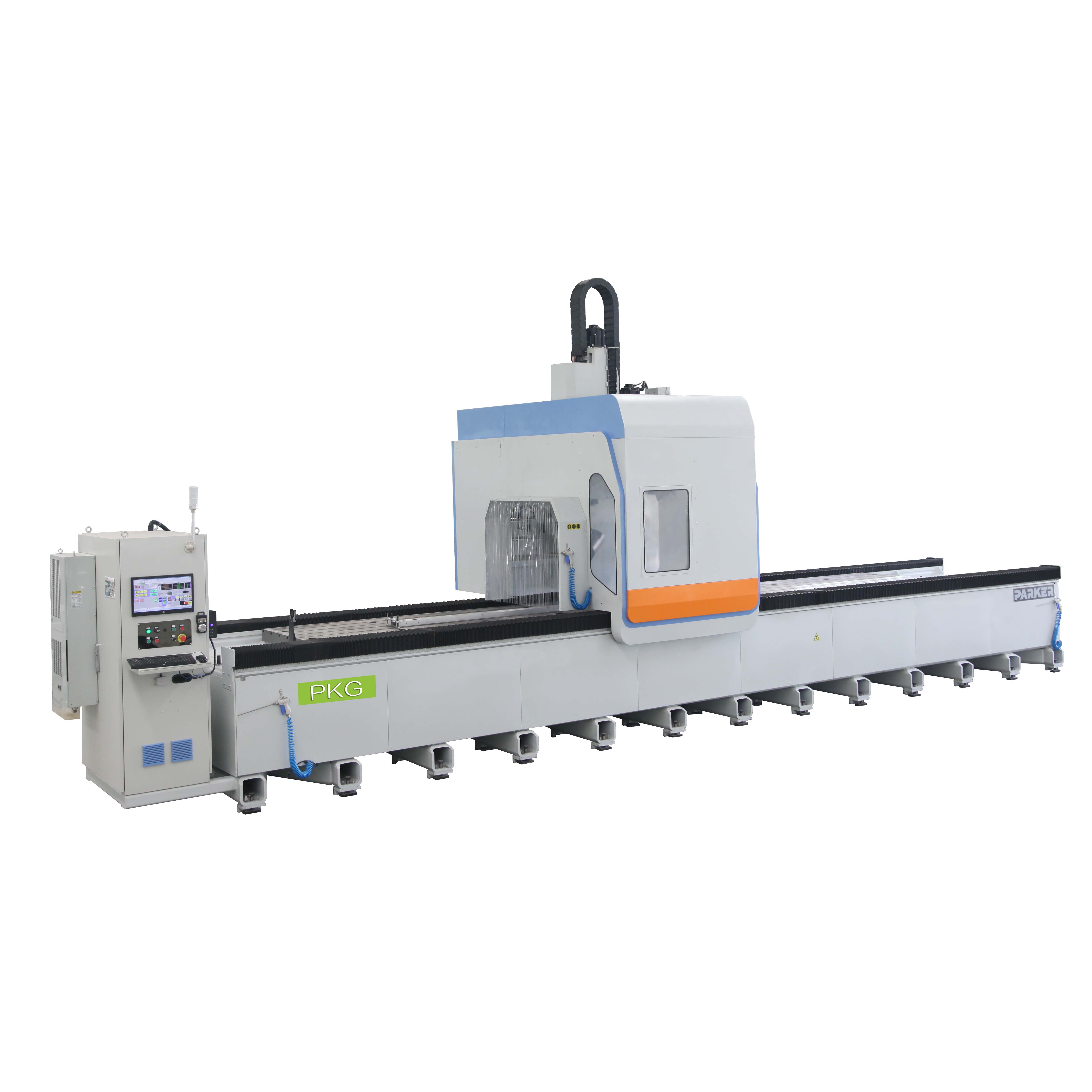

龙门加工中心
龙门加工中心

龙门加工中心

产品编号 : PKG
产品标签 : 五轴加工中心
产品属性 :

此设备适合航天、汽车、纺织、模具、包装机械、矿山设备等大型工件的精密加工,可自动完成铣、钻、镗、攻丝等多道工序的***杂加工。

产品介绍

技术参数  TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis) 7000(可定制)

Y轴行程(Stroke for Y axis) 1000mm

Z轴行程(Stroke for Z axis) 550mm

B轴回转范围 ±185°

C轴回转范围 ±320°

主轴 SPINDLE

主轴转速(Spindle Speed) 24000r/min

主轴锥孔(Spindle Taper) HSK-63F

主轴功率 15kw

主轴至工作台距离 低160mm,高670mm

刀库 TOOLS

刀库款式(Tools Changer Format) 斗笠式

刀库容量(Capacity Of Tools Magazine) 8

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed) 0~60m/min

Y轴移动(Y Axis Moving Speed) 0~30m/min

Z轴移动(Z Axis Moving Speed) 0~30m/min

B轴运行速度 Max166.7°/s

C轴运行速度 Max166.7°/s

润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System) 自动润滑

冷却系统(Cooling System) 微量雾化冷却

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis) ±0.05 mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis) ±0.02 mm

重***定位精度(Repeating Position) ±0.01 mm

机械规格 SIXE OF MACHINE

电源(Power Supply) AC  380V  50Hz

气压需求(Air Pressure) 0.5MPa – 0.8MPa

机床承重 500kg/m

重量(Weight) 24000kg

占地面积(Area) 15500×3000mm

零部件使用品牌及规格  MAIN COMPONENT CONFIGURATION

数控系统 意大利欧塞

伺服电机(Serve Motor) 日本安川

减速机 X轴:台湾ATG

主轴 意大利Hiteco

扁平导轨 台湾 THK

滚珠丝杠 Y/Z轴  台湾PMI

齿轮、齿条 X轴  台湾KH

低压电器 法国施耐德

接线端子 德国魏德米勒

继电器 法国施耐德

电磁阀 台湾亚德客

压力开关 日本SMC

主轴气源干燥过滤器 日本SMC

主轴增压器 日本SMC

气缸 台湾亚德客

二、龙门加工中心设备性能说明

1.采用龙门框架式结构,运行更平稳,提高了机床的加工刚性。

2.适应于各种铝、铜、PVC、工业型材等***杂零件的加工。可实现工件一次装夹自动完成铣削、钻孔、攻丝等多工序加工。

3.采用进口知名品牌、便于操作的高端数控控制系统意大利欧塞。

4.采用高品质的进口伺服电机、滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。高稳定性,可靠性。进给移动经预拉伸保证加工精度的稳定

5.本机采用进口的五轴铣头,能完成除底面外其余各面上任意角度加工。可选立式圆盘式8位刀库。

6.采用定量定时的中央集中自动进给润滑方式确保了机床精度的稳定。

7.采用气动装夹工作台提高装卸速度。可选配T型工作台。

8.采用进口的雷尼绍干涉仪检测,补偿机床的精度。

9.采用安全防护功能,确保安全。
