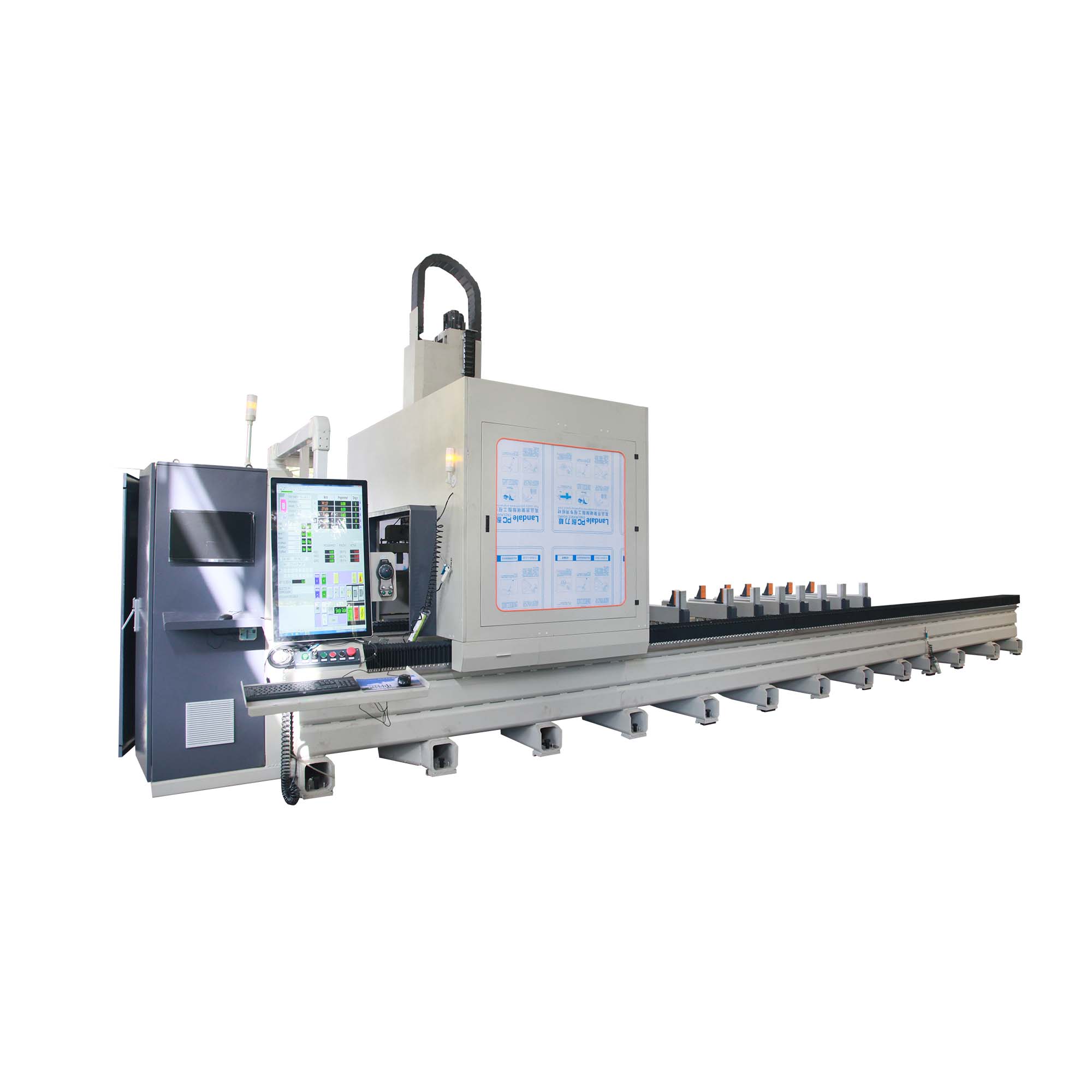

龙门加工中心



技术参数  TECHNICAL DATA.

行程 STROKE

X轴行程（Stroke for X axis） 7000（可定制）

Y轴行程（Stroke for Y axis） 1000mm

Z轴行程（Stroke for Z axis） 550mm

B轴回转范围 ±185°

C轴回转范围 ±320°

主轴 SPINDLE

主轴转速（Spindle Speed） 24000r/min

主轴锥孔（Spindle Taper） HSK-63F

主轴功率 15kw

主轴至工作台距离 低160mm，高670mm

刀库 TOOLS

刀库款式（Tools Changer Format） 斗笠式

刀库容量（Capacity Of Tools Magazine） 8

移动速度 MOVING SPEED

X轴移动（X Axis Moving Speed） 0～60m/min

Y轴移动（Y Axis Moving Speed） 0～30m/min

Z轴移动（Z Axis Moving Speed） 0～30m/min

B轴运行速度 Max166.7°/s

C轴运行速度 Max166.7°/s

润滑冷却系统 LUBRICATING SYSTEM

润滑系统（Lubricating System） 自动润滑

冷却系统（Cooling System） 微量雾化冷却

精密度 PRECISION

X 轴定位精度（Position Precision Of X Axis） ±0.05 mm

Y/Z 轴定位精度（Position Precision Of Y /Z Axis） ±0.02 mm

重***定位精度（Repeating Position） ±0.01 mm

机械规格 SIXE OF MACHINE

电源（Power Supply） AC  380V  50Hz

气压需求（Air Pressure） 0.5MPa – 0.8MPa

机床承重 500kg/m

重量（Weight） 24000kg

占地面积（Area） 15500×3000mm

零部件使用品牌及规格  MAIN COMPONENT CONFIGURATION

数控系统 意大利欧塞

伺服电机（Serve Motor） 日本安川

减速机 X轴：台湾ATG

主轴 意大利Hiteco

扁平导轨 台湾 THK

滚珠丝杠 Y/Z轴  台湾PMI

齿轮、齿条 X轴  台湾KH

低压电器 法国施耐德

接线端子 德国魏德米勒

继电器 法国施耐德

电磁阀 台湾亚德客

压力开关 日本SMC

主轴气源干燥过滤器 日本SMC

主轴增压器 日本SMC

气缸 台湾亚德客

二、龙门加工中心设备性能说明

1.采用龙门框架式结构，运行更平稳，提高了机床的加工刚性。

2.适应于各种铝、铜、PVC、工业型材等***杂零件的加工。可实现工件一次装夹自动完成铣削、钻孔、攻丝等多工序加工。

3.采用进口知名品牌、便于操作的高端数控控制系统意大利欧塞。

4.采用高品质的进口伺服电机、滚珠丝杠、直线导轨副及轴承等机构以确保设备具有较高的加工精度。高稳定性，可靠性。进给移动经预拉伸保证加工精度的稳定

5.本机采用进口的五轴铣头，能完成除底面外其余各面上任意角度加工。可选立式圆盘式8位刀库。

6.采用定量定时的中央集中自动进给润滑方式确保了机床精度的稳定。

7.采用气动装夹工作台提高装卸速度。可选配T型工作台。

8.采用进口的雷尼绍干涉仪检测，补偿机床的精度。

9.采用安全防护功能，确保安全。
