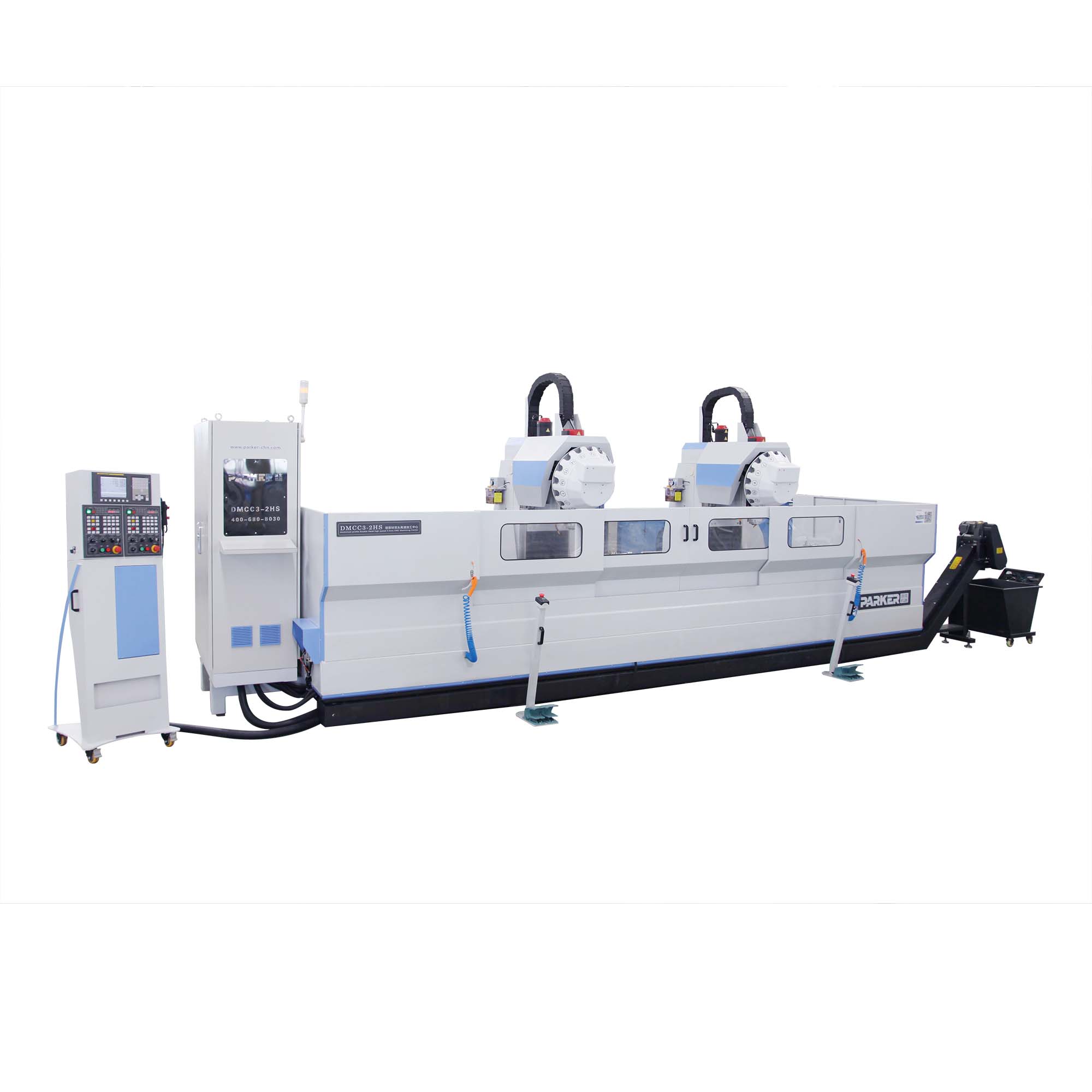

设备性能说明（FUNCTION）：
1.一体化床身，热处理定型，刚性好。
2.总控电柜与机体一体化设计，方便运输、安装、操作，稳定性更高。
3.LH/RH左右工装夹具具有通用互换性，左右夹具工装可以互换使用，设备之间夹具同时具有通用互换性。
4.配有链条式集屑排屑系统，方便清理，病配有油水分离器，自动排除切削液内的导轨油
5.双机头、双区双工位加工，效率高
6.设备X、Y、Z轴定位高速度可达56M、30M、30M/min
7.配备台湾欧博朗品牌数控转台，配置为第四轴，定位精度20弧秒内，大限度接近0间隙，极大提高加工精密度，一次装夹即可实现
8.工装夹具配置夹紧开关，夹具夹紧压力采用可调可视方案，加装压力表和调压器，人性化设计，方便操作，大程度防止型材松动。
9. 电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构，有效防止加工碎屑进入，大大提高传动部件的寿命。
10配有导轨自动注油润滑系统，方便保养。
11.配置加工水冷却循环系统，有效保护刀具，提高刀具寿命，并配置油水分离器，有效分离切削液中的润滑油，有效提高切削液的使用寿命。
12.主轴采用原装台湾数格品牌，高转速可达15000RPm，因设备运转大12000RPM，主轴采用降幅使用，其性能和寿命都远远高于同类产品。
13. 刀库采用原装台湾首轮品牌，配有16位刀具刀位，相邻换刀速度2.5秒。
14.带有刚性攻牙功能，加工速度快，攻牙精度高。
15.伺服主轴电机低速大可输出23.9Nm，高速可达12000rpm，适应钢材重载加工及铜、铝合金材料的加工。
16.支撑转台的底座加宽、加厚，增加整机的稳固性，大程度上减小加工自震。
17配有型材专用贴合型压紧靠模，大大提高型材加工时的稳定性，有效降低共振现象。
18原装日本FANUC 0I MF数控系统，双头双通道系统，操作简单，稳定性、实用性高，同时系统单独配置刀具寿命管理系统，方便进行刀具的寿命管理。
19配置有油水分离器，将油和水进行自动分离。
20.配置自动水枪清洁吹洗夹具功能，考虑到加工效率，采用“定点定向式”冲洗结构，每个夹具靠模的一侧偏高处安装一个或多个面喷嘴，可以方便清洁吹洗夹具，当机械手取走物料后直接喷出高压流体对靠模表面进行冲洗2-3秒钟，机械手再行放置物料进行循环运作。（通过M代码控制）
技术参数 TECHNICAL DATA.
行程 STROKE
X轴行程（Stroke for X axis） 总行程3500mm 单个行程1200mm
Y轴行程（Stroke for Y axis） 400mm
Z轴行程（Stroke for Z axis） 400mm
主轴 SPINDLE
主轴转速（Spindle Speed） 12000 RPM
刀库 TOOLS
刀库款式（Tools Changer Format） 转塔式
刀库容量（Capacity Of Tools Magazine） 16刀位刀库 双刀库
相邻换刀时间（Tool Change Time） 3.0s
移动速度 MOVING SPEED
X轴移动（X Axis Moving Speed） 52m/min
Y轴移动（Y Axis Moving Speed） 30m/min
Z轴移动（Z Axis Moving Speed） 30m/min
X/Y/Z进给速度（X/Y/Z Feeding Speed） 0~2000mm/min
马达功率 POWER OF MOTOR
主轴驱动马达（Spindle Driven Motor） 5.5KW
X/Y/Z驱动马达（X/Y/Z Driven Motor） 1.8KW、 1.8KW 、1.8KW
润滑冷却系统 LUBRICATING SYSTEM
润滑系统（Lubricating System） Bijur
冷却系统（Cooling System） SAGELY
精密度 PRECISION
X 轴定位精度（Position Precision Of X Axis） ±0.05mm
Y/Z 轴定位精度（Position Precision Of Y /Z Axis） ±0.02 mm
重***定位精度（Repeating Position） ±0.02 mm
机械规格 SIXE OF MACHINE
电源（Power Supply） AC 380V 50Hz
总功率（Power） 约 40KW
气压需求（Air Pressure） 0.5MPa – 0.8MPa
重量（Weight） 约11.5t
外形尺寸（Area） 6000*3100*2800mm
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION
操作系统（Operation System） FANUC
伺服电机（Serve Motor） FANUC
主轴电机（Spindle Motor） FANUC
主轴（Spindle） 台湾 CELL
刀库（Tools Magazine） 台湾 首轮
导轨（Guide Rails） 日本 THK
轴承（Bearings） 日本 NSK
丝杆（Ball Screw） 台湾 TBI
数控翻转台（CNC Turning Table） 台湾 欧博朗
电气件（Electrical Parts） 法国 Schneider
气动元件（Pneumatic Components） 台湾 AIRTAC、日本SMC
减速机（Reducer） 台湾ATG
水泵电机（Water Pump）
齿条 台湾KH
