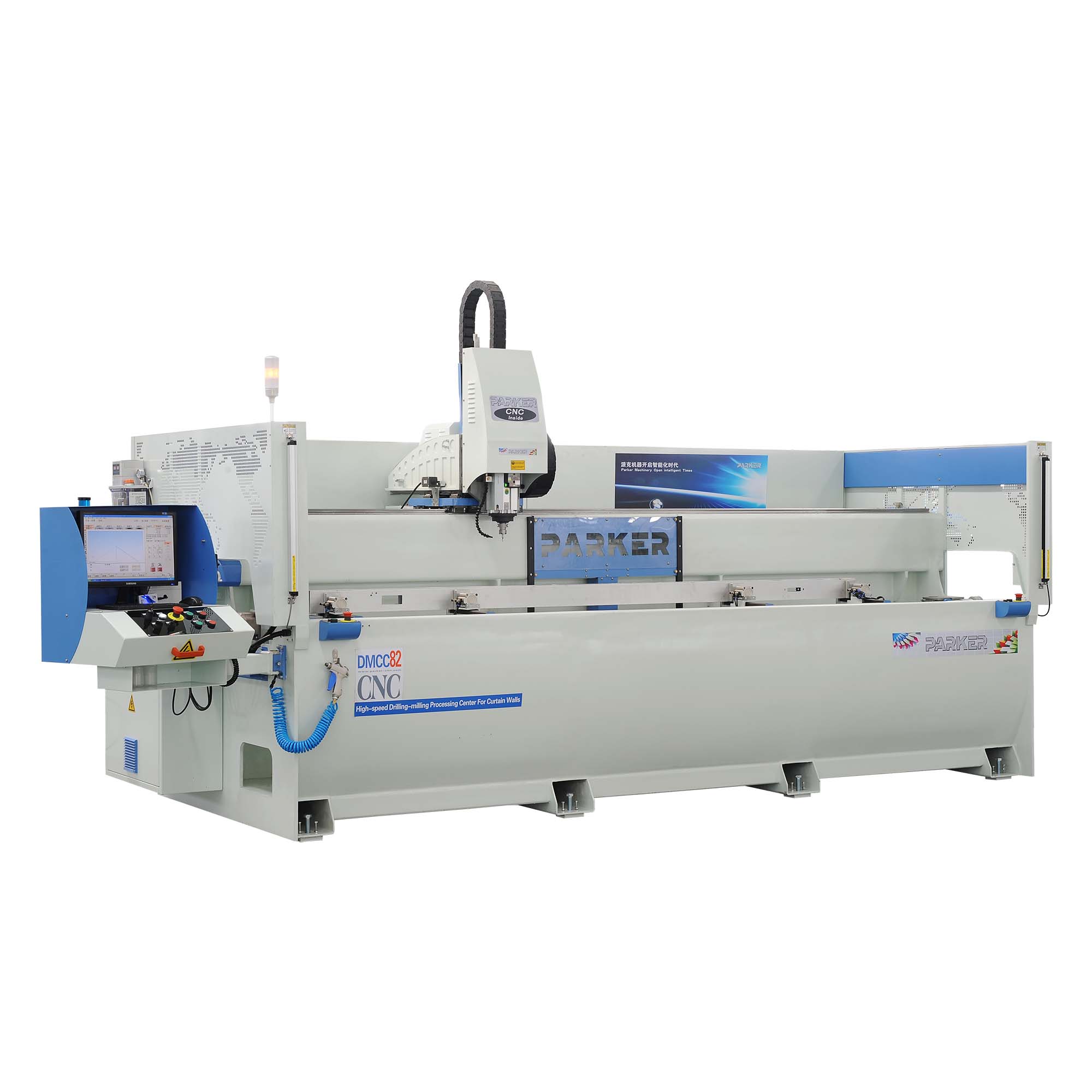

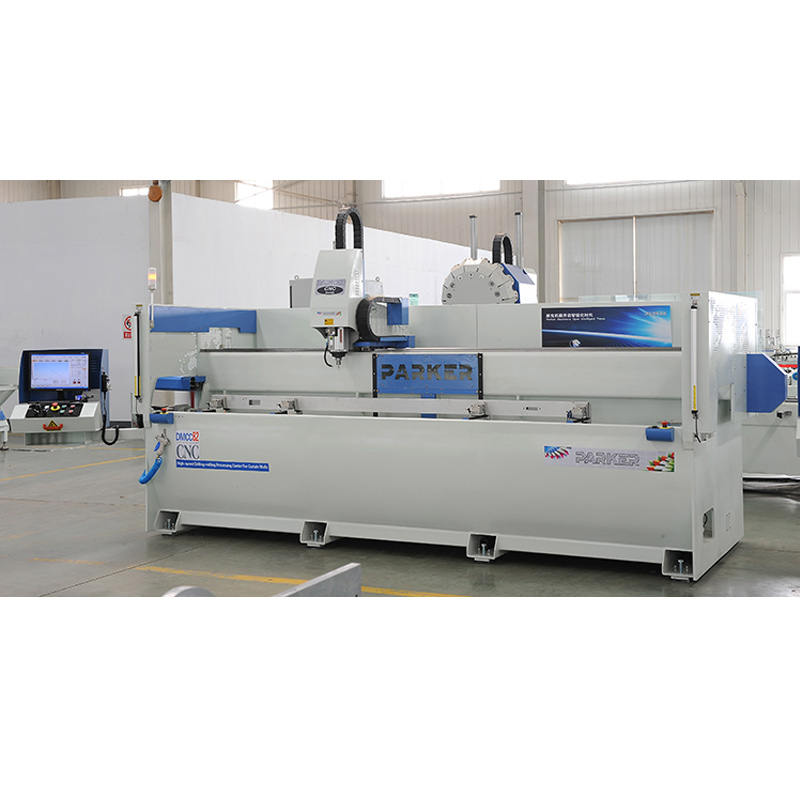

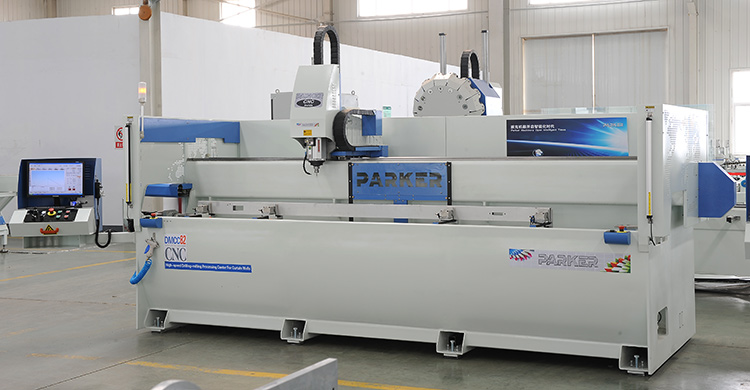

4 Axis CNC machining center

Feature:

◆ For curtain walls, aluminium profiles and so on.

◆ Drilling and milling functions.

◆ Spindle: Italy HSD, 18000 rpm/min.

◆ Industrial personal computer: Taiwan ADVANTECH.

◆ Servo motor and driver: Japan OMRON.

◆ Ball screw and square guide rail: Japan ABBA.

◆ A axis rotate the work piece between -90°and +90°according to request, so it is available to columnar work piece.

◆ Half dry cooling system, with plant oil, no damage to workers and environment.

◆ Continue to work from the breakpoint.

◆ Equipped with professional software CAD-CAM.

◆ Light curtain to protect workers effectively.

◆ Lock Knife block is convenient to change cutters.

 TECHNICAL DATA.

STROKE

（Stroke for X axis） 3500mm

（Stroke for Y axis） 400mm

（Stroke for Z axis） 400mm

 SPINDLE

（Spindle Speed） 15000

 TOOLS

（Capacity Of Tools Magazine） 8

（Tool Change Time） 2.7s

MOVING SPEED

（X Axis Moving Speed） 100000mm/min

（Y Axis Moving Speed） 80000mm/min

（Z Axis Moving Speed） 60000mm/min

（X/Y/Z Feeding Speed） 0-2000mm/min

 POWER OF MOTOR

（Spindle Driven Motor） 5.5kw

（X/Y/Z Driven Motor）

LUBRICATING SYSTEM

（Lubricating System） Bijur

（Cooling System） SAGELY

 PRECISION

（Position Precision Of X Axis） ±0.05mm

（Position Precision Of Y /Z Axis） ±0.02mm

（Repeating Position） ±0.02mm

 SIXE OF MACHINE

（Power Supply） AC  380V  50Hz

（Power） 约 11KW

（Air Pressure） 0.5MPa – 0.8MPa

（Weight） 约3t

（Area） 5350*1800*2500mm

  MAIN COMPONENT CONFIGURATION

（Operation System） Ncstudio

（Serve Motor） OMRON
